使用Bentley Raceway and Cable Management 軟件在一個產品中設計管道和電纜系統，在布局、選路和物料估算方面使用本款軟件節省時間并降低成本。通過概念設計和詳細設計階段的自動工作流快速跟蹤您的下一個項目。使用智能三維模型識別沖突、確保間隙并獲得準確統計以防止施工延誤。
使用Bentley Raceway and Cable Management 滿足您在溝通、控制和電纜布線方面的所有需求：
- 使用概念設計模式支持早期項目規劃及空間和物料估算；
- 通過管道、管道組和電纜槽的精確三維布局加速詳細設計；
- 利用自動電纜選路功能（考慮距離、重量和填充因數等）提高質量；
- 使用自動統計和從三維模型中提取的二維打印件減少項目交付成果中的錯誤；
- 通過與其他設計領域分享設備和電纜模型促進團隊合作并避免錯誤。
軟件功能
1.創建電纜系統模型

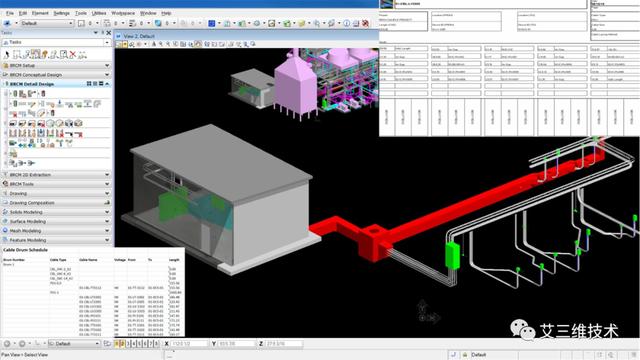

制作集成的電纜、管道、溝道和導管模型。使用模型快速準確地創建工程圖紙和報告，例如，電纜鋪設卡片、電纜列表和電纜一覽表。與其他 Bentley 產品共享電纜系統模型，可加強與其他領域的協作。
2.設計電纜管道

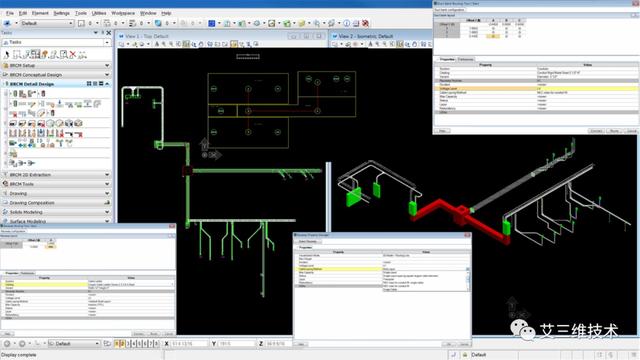

通過定義設備節點并在節點之間布線，執行二維概念設計，從而評估所需的物料和空間。使用設備目錄、參數化電纜托架引擎和智能繪圖功能切換到三維詳細設計，以布置、選路和編輯電纜管道。執行間隙檢查。
3.生成電纜和管道物料清單

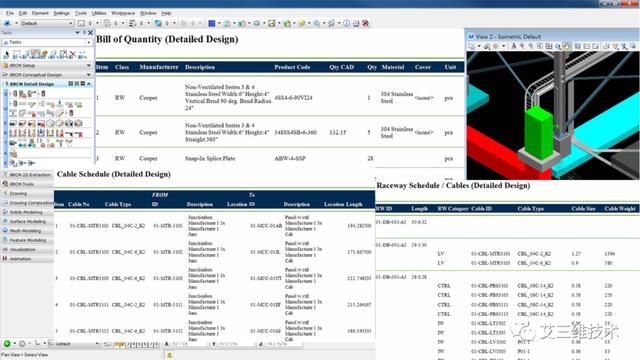

使用在智能模型中將二維和三維對象與詳細部件數據連接的部件數據庫，自動創建報告。發布準確的物料清單、線路長度報告和訂購單等。快速更新這些報告,以便與設計修訂保持一致。
4.生成電纜和管道施工工程圖

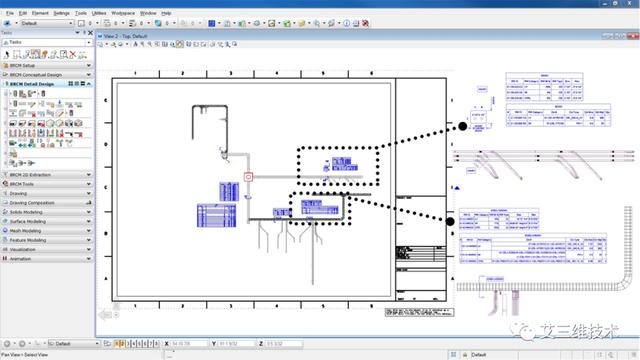

從三維模型中提取二維工程圖，生成精確的施工交付成果。發布二維截面圖切口，它可動態鏈接到三維模型，以包括電纜和管道屬性。出現設計更改時，僅需重新發布工程圖即可，消除了手動更新時間。
5.管理電纜

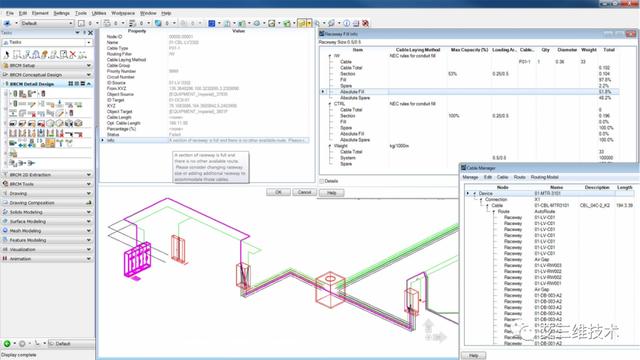

使用自動或手動選路，利用不同的隔離標準和選路方法尋找穿過電纜管道的最佳路徑。使用電纜填充和重量計算，確保符合規范限制和約束條件。從單層、多層、三角或用戶定義的分層方法中選擇。
