西安螢火軟件—橋梁預應力張拉壓漿系統由制漿系統、壓漿系統、測控系統、循環回路系統組成。漿液在由預應力管道、制漿機、壓漿泵組成的回路內持續循環以排凈管道內空氣，及時發現管道堵塞等情況，并通過加大壓力進行沖孔，排出雜質，消除致壓漿不密實的因素。
在管道進、出漿口分別設置精密傳感器實時監測壓力，并實時反饋給系統主機進行分析判斷，測控系統根據主機指令進行壓力的調整，保證預應力管道在施工技術規范要求的漿液質量、壓力大小、穩壓時間等重要指標約束下完成壓漿過程，確保壓漿飽滿和密實。
西安螢火軟件—橋梁預應力張拉壓漿監測系統主要功能與特點
1、漿液滿管路持續循環排除管道內空氣
管道內漿液從出漿口導流至儲漿桶，再?gòu)倪M(jìn)漿口泵入管道，形成大循環回路，漿液在管道內持續循環，通過調整壓力和流量，將管道內空氣通過出漿口和鋼絞線絲間空隙完全排出，還可帶出孔道內殘留雜質。
2、準確控制壓力，調節流量
（1）精確調節和保持灌漿壓力
自動實測管道壓力損失，以出漿口滿足規范最低壓力值來設置灌漿壓力值，保證沿途壓力損失后管道內仍滿足規范要求的最低壓力值。關閉出漿口后長時間內保持不低于0.5MPa的壓力。（《公路橋涵施工技術規范》（JTG/T F50-2011）7.9.8條規定 “對水平或曲線管道，壓漿壓力宜為0.5 ～0.7MPa…關閉出漿口后宜保持一個不小于0.5MPa的穩壓期3~5min ）
（2）當進、出漿口壓力差保持穩定后，可判定管道充盈。
（3）通過進出口調節閥對流量和壓力大小進行調節。
（4）穩壓期間持續補充漿液進入孔道，保證密實。
3、準確控制水膠比
按施工配合比數量自動加水，準確控制加水量，從而保證水膠比符合要求。（《公路橋涵施工技術規范》（JTG/T F50-2011）7.9.3條規定“漿液水膠比宜為0.26～0.28 ）
4、一次壓注雙孔，提高工效
對于跨徑50m內的預制梁，單孔長度小于55m的預應力管道均可雙孔同時壓漿，從位置較低的一孔壓入，從位置較高的一孔壓出回流至儲漿桶，節約勞動力，提高工效100%。
5、實現高速制漿，規范攪拌時間
系統集成了高速制漿機，該設備將水泥、壓漿劑和水進行高速攪拌，其轉速為1420r/min,葉片線速度>10m/s，能完全滿足規范要求。（《公路橋涵施工技術規范》（JTG/T F50-2011）7.9.4條規定“攪拌機的轉速應不低于1000 r/min,其葉片的線速度不宜小于10m/s。）

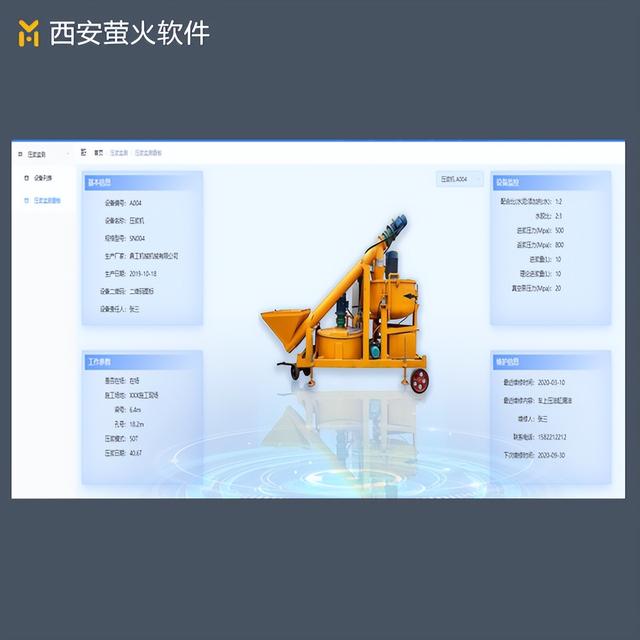

6、監測壓漿過程，實現遠程管理
灌漿過程由計算機程序控制，壓漿過程受人為因素影響降低，準確監測到漿液溫度、環境溫度、灌漿壓力、穩壓時間等各個指標，切實滿足規范與設計要求。自動記錄壓漿數據，并打印報表。通過無線傳輸技術，將數據實時反饋至相關部門，實現預應力管道壓漿的遠程管理。
7、系統集成度高，簡單適用
系統將高速制漿機、儲漿桶、進漿測控儀、返漿測控儀、壓漿泵集成于一體，現場使用只須將進漿管、返漿管與預應力管道對接，無需增加管道長度，即可進行壓漿施工。操作十分簡單，利于推廣。
