做為一個做監控項目的弱電人，心中不得不有幾張常見監控系統圖，只有了解組網系統圖后，做監控項目的各個環節才能了然于胸，隨時能夠拿出解決方案，趁著現在放假無聊，本期我們一起來了解下關于監控常見項目的組網。

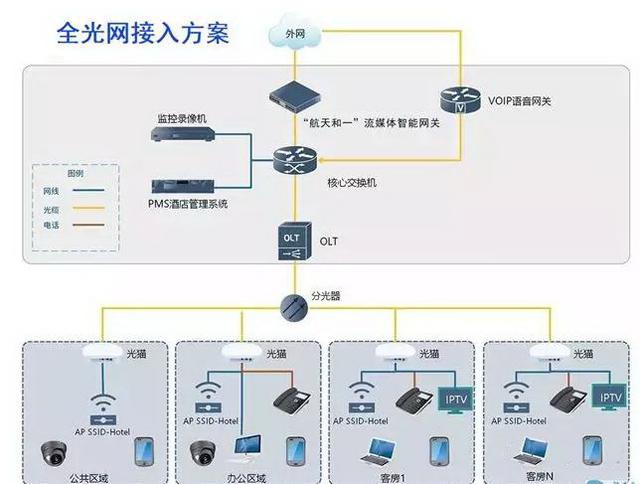

一、酒店傳統或全光網絡接入組網系統圖

傳統的綜合布線方式，即網線加交換機級聯形成局域網這種組網方式。弊端：線纜多，接頭多，銅線容易氧化，造成網絡故障頻發，故障排除困難。而且各種系統繁瑣、設備占用多、長期需要專業人員維護。

全光網絡接入方案不僅能有效減少線纜及人工成本，也極少出現線路故障問題，一個房間只布放一根光纖，一個房間只配備一個終端。

圖一

圖二

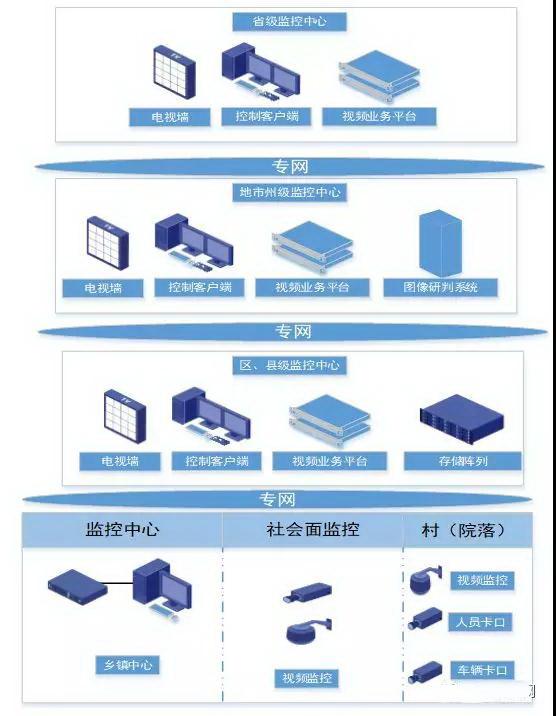

二、雪亮工程方案組網圖

項目建設擬在區縣轄區內各個區域、鄉鎮及村（小區、院落）新建高清攝像；縣轄區內各鎮、各村主要的出入口、道路部署智能化感知人員卡口及車輛卡口系統實現對人、車輛圖像抓拍結構化描述；對各村（小區、院落）部署感知人員卡口系統、智能跟蹤系統。

縣設立平臺并對本轄區內的各個鄉鎮以及村（小區）的監控資源進行統一控制和運維管理，縣平臺與地市平臺、省平臺對接；另外，部分已建設監控系統的社會資源也需要接入到縣局平臺。

圖一

圖二

三、天網工程方案組網系統圖

新建或改建市、縣（區）監控中心，實現對前端監控點的動態視頻信息的實時控制、監看、歷史圖像回放等綜合管理功能。

新建或改建前端監控點，按照前端攝像機分布的位置和所監控的對象，可將前端監控點分為以下七大類：

1、城市出入口、縣（區）城區出入口監控點；

2、重點部位監控點；

3、單位監控點；

4、道路監控點；

5、特種行業監控點；

6、社區監控點；

7、城區、城郊和農村監控點。

建設“天網”工程專用視頻監控網絡，前端監控點信號通過模擬視頻傳輸設備或數字編碼設備，將信號匯接入監控中心。

各監控點信號接入各地市 “天網”工程視頻專用平臺，做到統一監控、統一傳輸，徹底解決地域監控聯網和資源共享問題。

四、廠區監控組網系統圖

這里面有兩個類型的組網拓?fù)鋱D，可以看下。

圖一 廠區的監控存儲拓?fù)鋱D

圖二 大型廠區監控組網圖

五、高空拋物系統組網圖

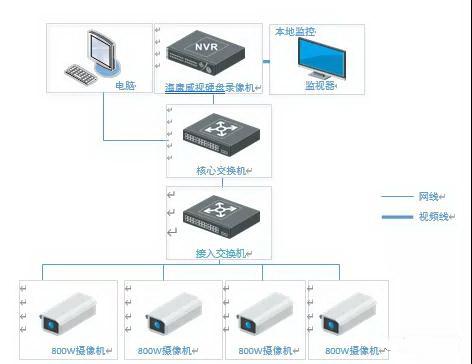

1、海康高空拋物拓?fù)鋱D

方案通過海康威視 800W 星光攝像機來實現圖像的高清及遠距離采集，通過交換機， 將信號穩定傳至后端錄像機，實現監控預覽、存儲、回查等其他功能。

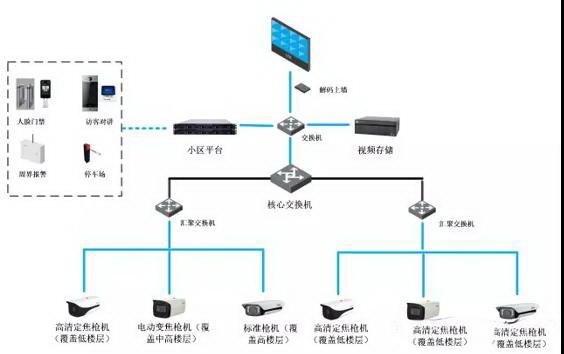

2、大華高空拋物組網拓?fù)鋱D

前端設備選用不同的高清槍機，分別覆蓋不同的樓層，攝像機通過局域網接入?yún)R聚交換機，匯聚交換機可通過光纖接入核心交換機（或二層交換機），然后接入小區平臺進行管理，大華小區管理平臺可以無縫擴展門禁、對講、停車場和報警等子系統，做到整個小區智能化的統一管理。后端也可采用免費管理軟件SMARTPSS，無需配置平臺，方案成本優勢很大。

六、小區監控組網系統圖

根據小區的建筑特色及實際安防需求，小區的防護范圍劃分為兩道防線：

第一道防線是小區的主次出入口及外圍周界。

小區主次出入口是人員、車輛進出的必經之處，雖然24小時有保安人員值守，但是單靠保安人員來實現整個出入口的管理不僅在安全性上不高，并且會給值班人員帶來極大的壓力。在該區域設計視頻監控系統，實現對進出人員及車輛的記錄、控制。

小區周界覆蓋距離長，是小區安全防范較為薄弱的區域，也是犯罪份子最容易繞過保安人員直接入侵小區的主要地點，因此在該區域建設視頻監控系統，不僅提高了小區的安保性，同時也節省了大量的人力投入成本。

第二道防線是小區的公共場所及住宅樓周邊。

系統在公共場所、主要干道岔路口及住宅樓周邊等立桿安裝室外監控點，實時監控這些區域的人員及車輛。

如下圖：

七、測溫系統拓?fù)鋱D

1、大華熱成像測溫系統組網圖

系統由三個部分組成，人體測溫篩查、通關道閘測溫篩查、人員未配帶口罩篩查等。

2、海康測溫篩查拓?fù)鋱D

包括快速布控篩查方案、通關體溫篩查方案、手持體溫篩查方案等。

八、監控光纖組網拓?fù)鋱D

1、普通應用

主要針對網線距離有限，可以使用光纖收發器，我們平時可能比較常見是這種樣的組網。

圖一

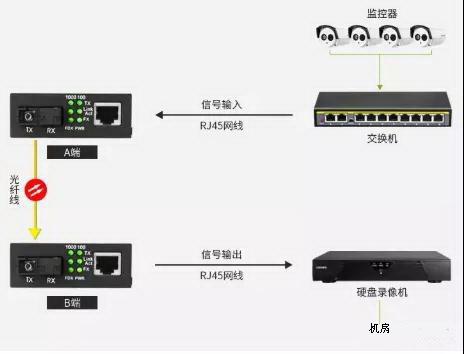

2、一對一傳輸方式

這是光纖收發器比較常見的應用方式，應用在中小型的遠距離網絡中比較多，比較明顯的就是只有一對光纖收發器。

圖二

3、大型監控項目光纖組網的應用

匯聚型光纖收發器在一些小型網絡監控項目中應用比較普遍，為多對一的鏈接方式，其實也叫光纖匯聚交換機。

機房端的4光1/2電或者8光1/2電光纖交換機，直接取代了多臺1光1電光纖收發器，通過光纖交換機的千兆網口直接連接到NVR，減少了機房端一臺網絡交換機的應用。

圖三

4、PON組網監控拓?fù)鋱D

各監控點攝像機輸出圖像信號數字視頻流通過 ONU設備接入PON，再通過光分路器 ，實現多點到點的接入。

pon它由OLT（光線路終端）、用戶側的ONU（光網絡單元）以及ODN（光分配網絡）組成。

PON承載技術作為業界主流接入網組網技術，網絡結構簡單，系統穩定性高； 網絡適應能力強， 在系統功能、性能需求發生較大變化時，能靈活應對； 接入業務類型多樣，能更好地解決視頻監控系統接入范圍覆蓋廣、接入點位不確定，接入前端設備數字化等方面具有非常好的適應性。

PON在遠距離或遠程監控等超大型監控項目上，有更好的應用。

圖四

八、看守所監控系統拓?fù)鋱D

常用的看守所監控組網系統
