1.中水系統分類

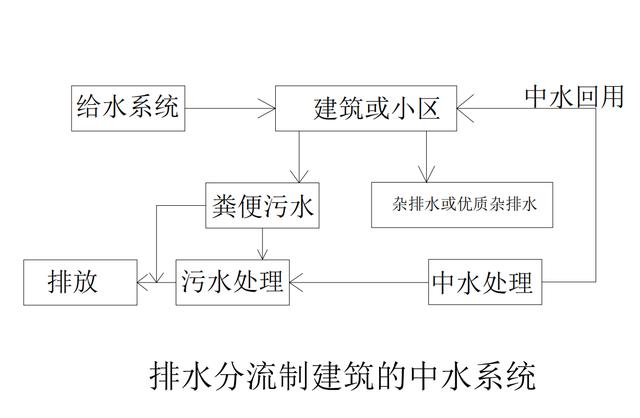

（1）建筑排水分流制 雜排水或優質雜排水與糞便分開，以雜排水為中水水源，處理后的水可進入整個小區或建筑使用的完全系統，也可進入某一單一用途的不完全系統。
以雜排水為水源，必須配兩套上水系統和兩套下水系統，分別走自來水、中水，進行雜排水收集、其他排水收集:兩套上水系統:一套輸送優質飲用水或高要求的用水，另一套送回用水。管道復雜，增加了難度和投資，在缺水嚴重的地區水價較高是可行的。小區附近有城市二級污水處理廠時，污水經消化池處理后排入城市管網，不然處理達到相應的標準的中水就會被排放掉。

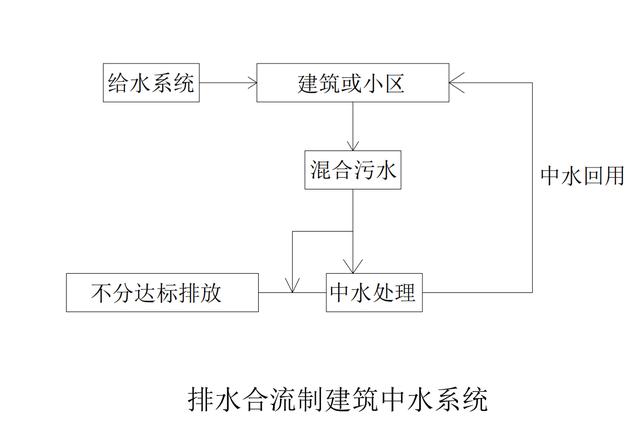

(2)建筑排水合流制中水水源為綜合污水。
其中污染物濃度較高的中水處理設施投資和處理成本較大，故室內排水一般采用分流制，至室外后排水改為合流制中水回用管網可覆蓋整個小區，也可用于景觀河流的補水。如回用量較小時，只外理部分中水，多余部分污水達到相應的排放標準即可排放，也可經消化處理后排放到城市污水管網完善的污水系統。以生活污水為水源，還可省去一套污水收集系統和中水供水系統。
(3) 采用外接水源的中水系統外接水源可選擇城市污水處理廠的二級出水或小區的雨水及附近河道的河水，小區內建筑排水經處理后排放。
2.中水管網系統組成
中水管網系統由中水原水管網系統和中水供應管網系統組成。原水管網用于建筑排水、集流污廢水并收集到中水處理站，即以中水處理站前的中水原水集流管網為中水原水管網系統，其布置、敷設、檢查井設置、管網水力計算完全與建筑排水管網相同。中水供應管網系統即中水處理站后的小區內中水供應管道，用于小區建筑內中水設備及小區建筑外的中水用水，如綠化、洗車、水景等。小區內中水供應管道的布置和輻射、管材、閘閥的安裝、建筑內供水方式完全同小區給水管網系統。
(1) 中水水源收集系統指室內外的排水收集設施，即室內外雜排水、糞便污水排水管道，或室內分流排水管道至室外合流排水管道。全集流系統，將建筑物排放的污水全部收集，到達中水處理站處理。污水污染程度較高，水質差，先作污水處理后再深度處理可達到中水標準后回用。中水工程投資大、處理成本較高。
部分集流和部分回用，一般水源中不含糞便沖洗水，水源水質較好，處理相對簡單，成本較低，工程造價低;但需雙排水管網和雙配水管網、適用于辦公樓、賓館綜合性大樓等新建工程。全集流部分回用方式，建筑物內采用合流制排水，但需要部分水滿足用水要求時才可選擇這種方式。
有的地區需要設雨水集流系統作為中水的水源，主要收集和排除降落在屋面和地面的雨水。屋面上的雨水通過檐溝排水系統、天溝排水系統和內排水系統進入小區排水集流系統，地面上的雨水經雨水口、雨水井、雨水管進行集流與排放。
(2) 處理設備中水處理設施按工藝流程分為預處理階段、主要處理階段及深度處理階段，每階段都有所不同。根據工藝流程的不同，主要設備有消毒藥劑的發生裝置、深度處理的混凝沉淀、膜過濾、活性炭等裝置。建筑污水回用的設備包括攪拌、加藥等裝置，生化所需的曝氣設備、生物轉盤，消毒的發生裝置，深度處理需要的過濾或活性炭等。目前生產中逐漸把各種工藝通過定型設計轉化成一體化裝置，水量小的多用鋼結構，防腐措施。設在地下室時，應注意防潮、通風、排水等。處理工藝前、后有調節池和清水池。
(3) 送水設備城市污水回用與自來水供水設備大致相同，包括水泵、配水管、閥門。筑污水的送水設備分為送水泵、氣壓柜等加壓設備、室外配水管、室內配管及衛生器具、水池的送水設備及循環設備等。中水的室內、外配水管與給水管有區別，應使用耐腐蝕鋼管。中水管道必須有安全防護措施，不得采用非鍍鋅鋼管，中水供水系統應根據使用要求安裝計量裝置，中水貯水池設置的溢流管、泄水管均應采用間接排水方式排出，溢流管應設隔網;中水管道不宜安裝于墻體和樓面內，中水管道上不得裝取水龍頭，便器沖洗宜采用密閉型設備和器具，綠化、洗車、澆灑宜采用壁式或地下式的給水栓。應嚴格按照《建筑中水設計規范》(CESS30-91)的規定執行。
① 引水管用中水干管，與小區各建筑的輸配水支管連接。采用聚乙烯管50A。
② 室外配水管連接各建筑單元的中水進戶管。耐腐蝕鋼管65~125A，管內壁一般涂環氧樹脂(中水池至其他各處)。
③ 室內配水管在進水支管中接出，進入各建筑物內。耐腐蝕鋼管20~60A，管內壁一般涂環氧樹脂。
④ 水池循環設備用管用耐腐蝕鋼管200A，管內壁一般涂環氧樹脂。
室內配管一般開始于住宅的最低層地板下面，各層的廁所內外露，設備器械有衛生設施、水表、閥門等，閥門一般均設置在干管、支管、進戶管的始端，并放在閥門井內。
當建筑污水量不足時，由上水補給，其管徑按中水最大時供水量確定，自來水出水口與中水池之間應有不小于25倍管徑的空氣隔絕。可以使用手動閥或電磁閥進行自來水補水，并要注意配置非常電源，防止停電時斷水。
⑤ 小區中水管網的布置根據建筑地形、各用戶對水量水壓的要求可布置為枝狀和環狀，建筑小區面積較小、用水量不大時采用枝狀網，否則采用環狀網。
根據使用目的、用水區域的不同而鋪設。在有些情況下考慮區域性中水系統，回用也只作為景觀用水。中水水源來自小區外部，如污水廠、相對潔凈的工業廢水、相對潔凈的市政排水，住宅內管道維持原狀，來水送中水處理站，經過進一步處理后達到綠化、噴灑道路、洗車等中水相應的標準。其設計簡單，包括場所的確定、水源的選擇、管路的配置、工藝的問題。其投資較低，但限制了中水的使用范圍，降低了效益。
二、回用水管網布置
采用埋地鋪設。應與道路中心線或主要構筑物平行鋪設，盡可能減少與其他管道的交叉，埋設深度應根據土壤的冰凍深度、荷載、管材等決定，一般在冰凍線以下200mm，管頂的覆土深度不小于0.7m，避免穿越垃圾堆、毒物污染區，在干管、各支管的起始端均安裝閥門。金屬管道一般無基礎，但通過垃圾回填、沼澤地及不平整的巖石等地段時應做墊層或基礎。
3.建筑污水系統
建筑物中水回用系統的室內給排水管線有兩種布置方式:一種是單獨循環方式的室內給排水管線;另一種是區域或地區循環方式的室內給排水管線，其室內供水方式大都采用高位水箱的重力供水方式。
三、中水的加壓設備
常用的加壓設備有恒速泵加壓、變頻調速泵加壓、氣壓給水設備加壓及水泵水箱加壓四種。
1.恒速泵加壓
用泵抽取中水池的水送人中水管網。適用于小區的定時供水，不適用于建筑沖廁用水。
1. 變頻調速泵加壓
通過電源頻率的變化來控制水泵電機的轉速，水泵可在高效率區運行，并且一般可以實現自動化。常見水泵出口壓力恒定控制的微機供水裝置由控制器、變頻器、壓力輸送器和水泵組組成。根據中水用戶對水壓的要求，在控制器中設一出口壓力值，此值隨壓力變化而變化，再傳輸給控制器，由變頻器調節頻率而改變轉速使供水量和用水量達到平衡，維持出口處的壓力恒定。
3.氣壓給水設備加壓
利用氣壓水罐內的高低壓力控制所連接的水泵自動停止和運行。其工作過程為:罐內空氣的起始壓力高于管網所需的設計壓力，水在壓縮空氣的作用下被送人管網。隨著水量的減少，水位下降，罐內的空氣體積增大，壓力逐漸減少。壓力下降到設計的最小工作壓力時，水泵在壓力繼電器作用下啟動，水被壓入罐內，同時送人管網;壓力上升達到設計最大壓力時，水泵又停止工作，如此往復。一般空氣與水直接接觸，經過一段時間后空氣由于溶解逐漸減少，調節水容積逐漸減少，水泵啟動頻繁，需定期補充空氣，采用空氣壓縮機(簡稱“空壓機”)補氣及水泵壓水管積存的空氣補氣。
4.水泵水箱加壓
一般用液位控制器進行控制，利用水箱的高低水位繼電器控制水泵的啟動與停止。小區中水管網設有高位水箱(水塔)，當水箱內無水或水位低時，水泵開始運行直到水位達到最高水位后停止運行，此時由水箱供水，降至低水位時再重新啟動水泵，如此往復。
