平臺總體設計

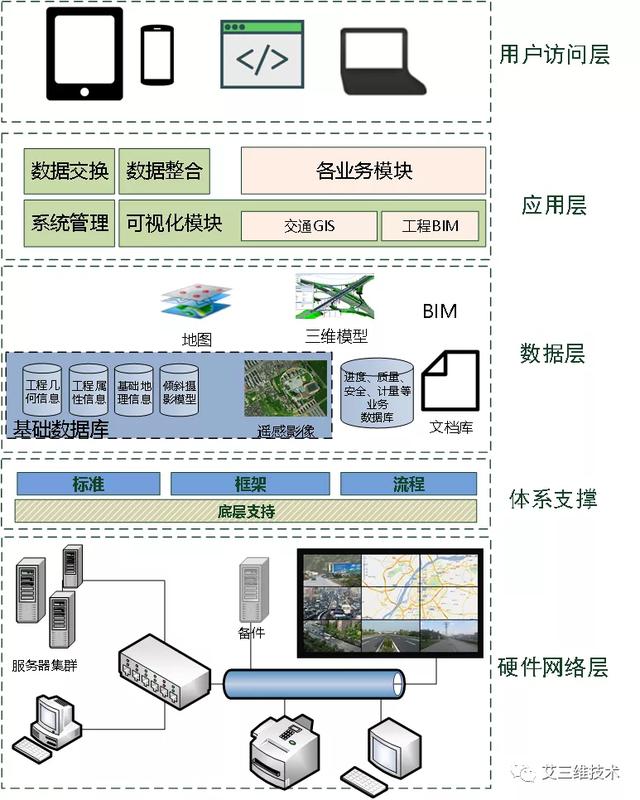

平臺架構
采用瀏覽器/服務器(B/S)架構為主、客戶/服務器(C/S)架構為輔的方式搭建基于BIM技術的三維信息化建設管理平臺。
平臺功能模塊

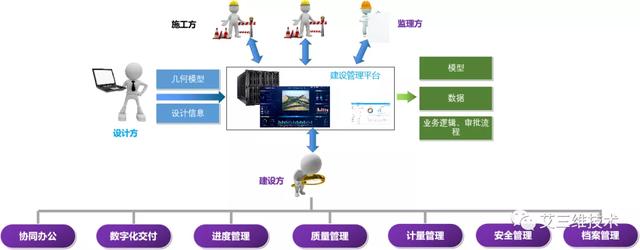

項目各參與方基于同一套信息模型和一個信息化管理平臺實現數據和信息的交流和共享:
設計方負責工程設計信息模型及變更信息等基礎數據的上傳;
施工單位和監理方負責對施工進度、質量、安全、計量等業務數據和資料的上報、檢查和審核;
業主基于管理平臺進行數據查看、流程審批、決策等工作。
平臺內包含了模型、數據,內嵌了業務管理流程,包含協同辦公、數字化交付、進度管理、質量管理、計量管理、安全管理和檔案管理共7個主要的功能模塊。

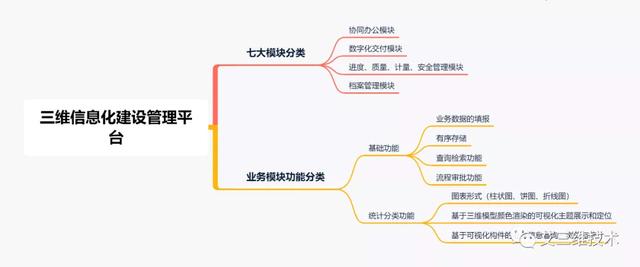

模塊功能分類
功能模塊介紹
1. 協同辦公模塊

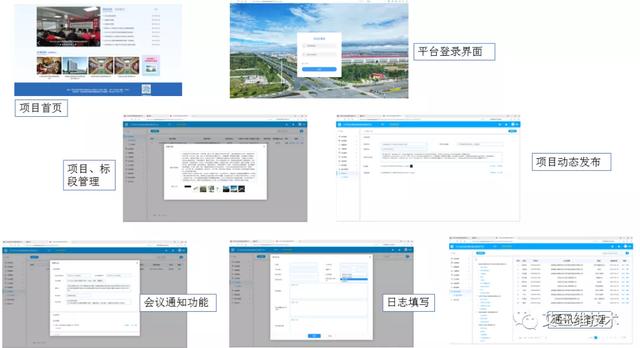

主要包含項目首頁、項目概況、項目動態、通知公告瀏覽與檢索、會議通知、會議紀要瀏覽與檢索、施工日志填寫、項目通訊錄管理等功能。
2. 數字化交付模塊

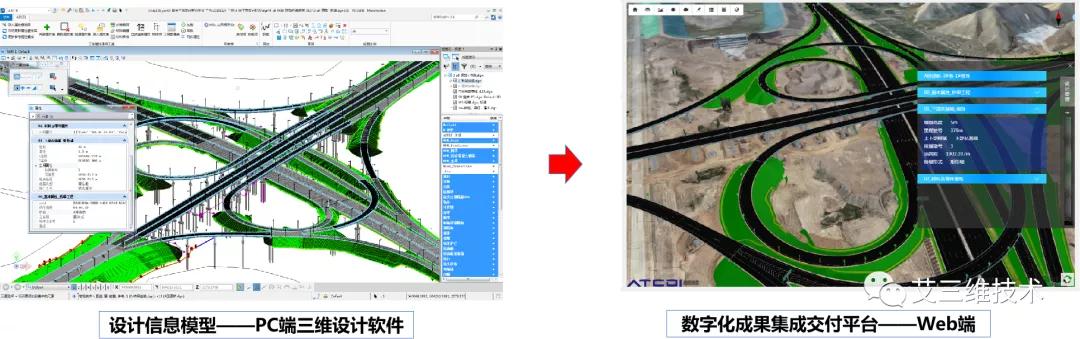

由PC端三維設計軟件創建的信息模型對電腦硬件配置要求高,軟件操作有門檻,不便于直接交付于業主和施工方進行施工階段的各項應用,因此自主研發基于BIM GIS的Web端平臺,進行設計產品的數字化交付:
1)形成工程項目的數字檔案館,方便各參與方對設計信息、圖紙的在線可視化查閱與瀏覽;
2)提供額外的設計服務,提升業主的用戶體驗感受;
3)可以打破模型和數據依賴國外商業軟件的限制。

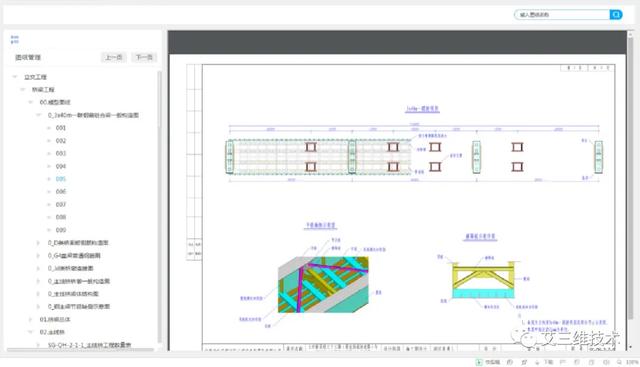

設計圖紙電子交付

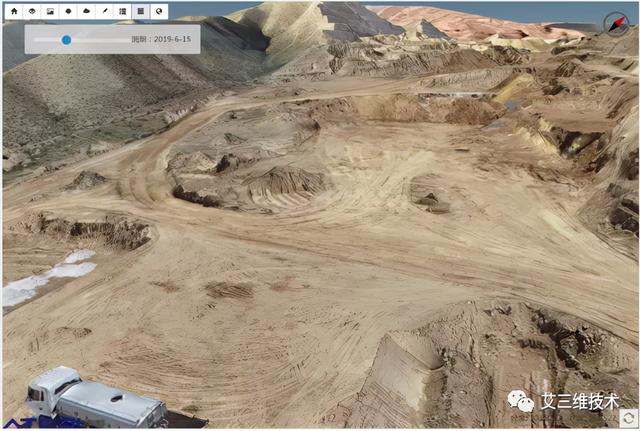

項目周邊環境實景模型交付
3. 施工進度管理模塊
以三維模型構件為信息載體和基本管理單元,實施計劃進度管理和形象進度管理,以三維可視化的手段展示項目各個構件、工序的計劃情況、實際施工狀態,并實現計劃進度與實際進度的4D施工進度模擬。
基礎功能
包含計劃錄入、工程開工報審多級審批流程、完工填報等基礎功能,支持有序存儲、快速檢索施工計劃、開工、完工等進度信息;

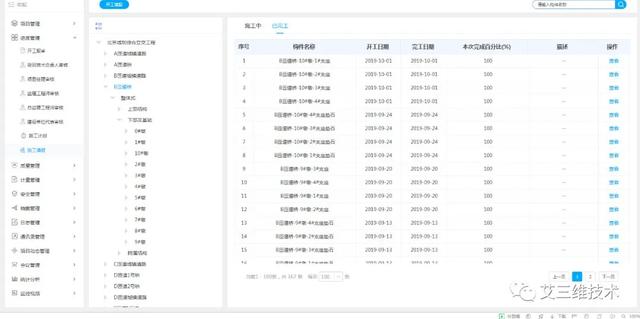

實際施工進度信息存儲與檢索

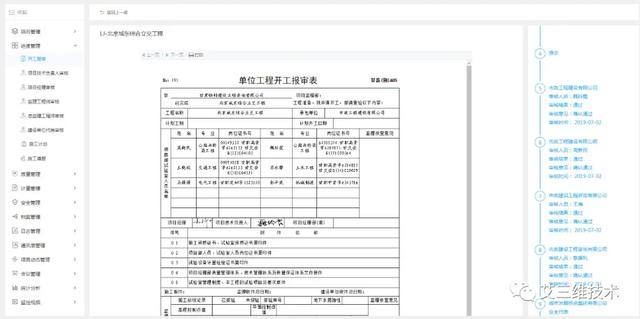

單位工程、分部工程開工報審資料存儲與審批流程
統計分析功能
1)以完工填報為節點,進行施工進度分析與統計(柱狀圖、餅圖、折線圖等);
施工進度二維圖表統計分析
2)利用三維模型以不同顏色及透明度可視化的展示項目整體施工進度;

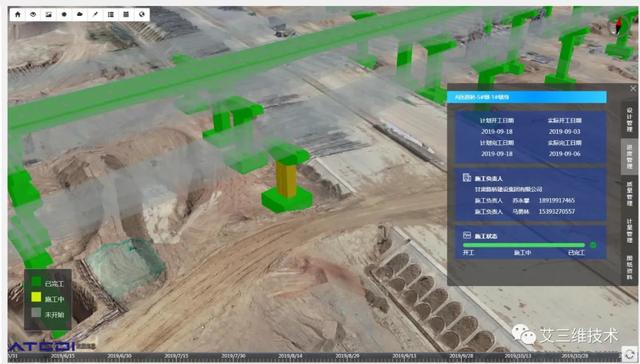

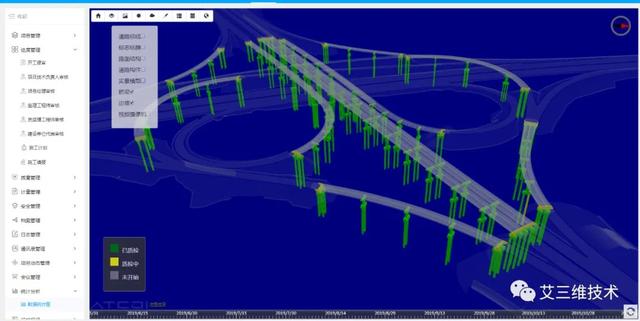

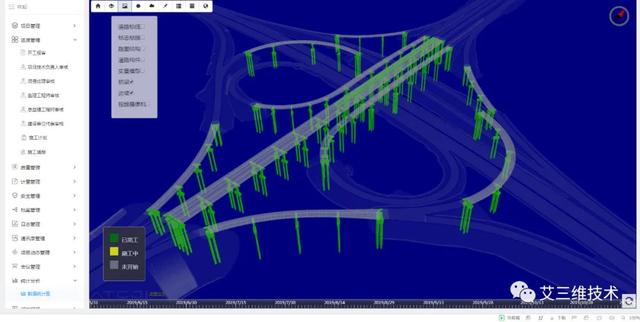

施工進度四維主題渲染
3)基于構件的實際進度信息檢索、開工完工記錄等施工信息的查詢檢索。
基于構件的進度信息檢索
4.施工質量管理模塊
以三維模型構件及相關的檢驗批為質量檢驗評定的最基本載體,開展檢驗批、隱蔽工程、分項工程、分部工程等質量檢驗評定工作,實現工程施工質量的可視化便捷管理。
基礎功能
業務數據的收集與管理,平臺包含共4個質量檢驗評定審核流程,支持各種質檢記錄和審核相關的業務數據的便捷上報、有序存儲、動態管理與快速審批。

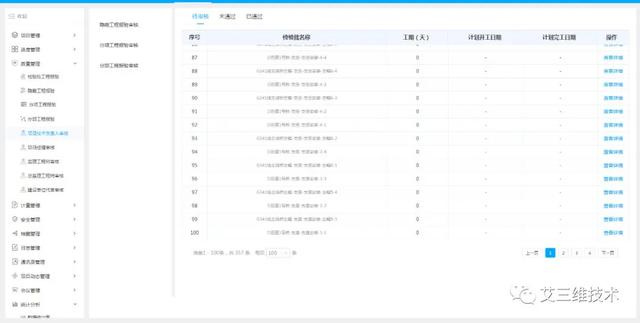

項目技術負責人待審核頁面

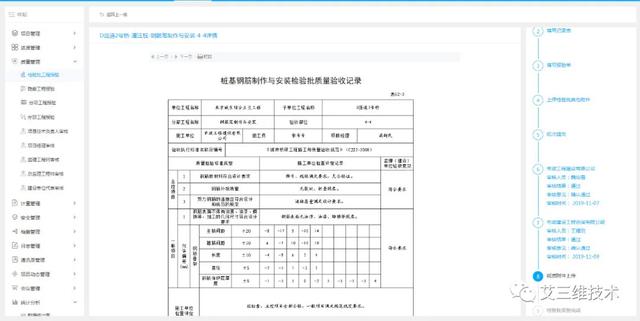

檢驗批質量評定資料存儲與審批流程
統計分析功能

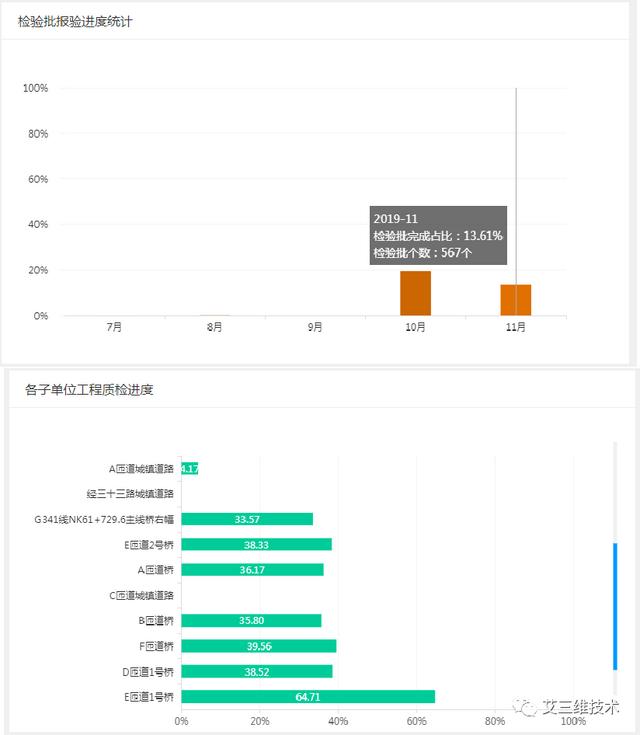

1)質檢結果統計分析圖(柱狀圖、餅圖等);

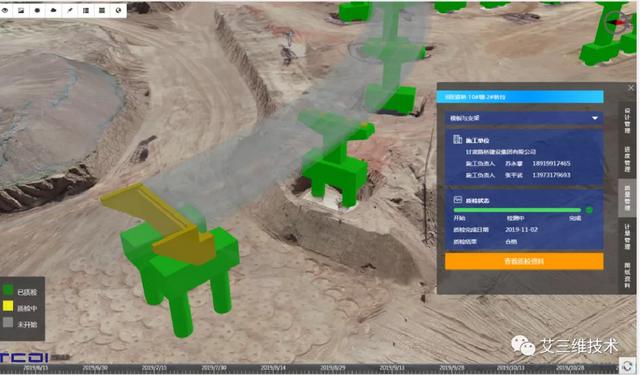

2)利用三維模型以不同顏色及透明度可視化的展示項目整體質檢結果狀況;
3)基于構件的質檢結果、證明材料等信息的查詢檢索。
5.工程計量管理模塊
基于信息模型,以構件為最小計量單元,開展中期計量相關的篩選、填報、輔助審核工作。
有機的結合了進度、質量、安全管理數據,打破了傳統計量管理與進度、質量、安全管理之間的信息隔離。
根據完工、檢驗合格的構件,平臺自動計算中期計量清單子目號(項目編號)工程量,自動生成每期計量報審單,并與合同清單量自動核對,避免超計。
功能設計
1)支持合同清單的上傳、查閱與檢索;

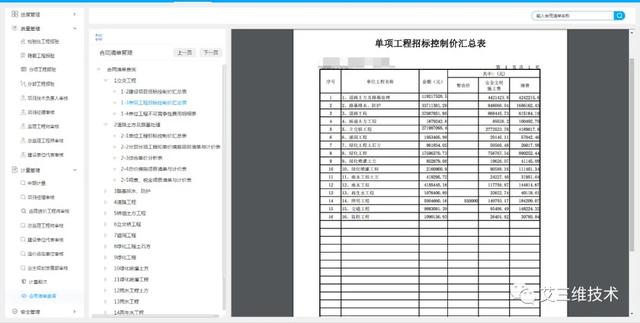

合同清單查閱與檢索
2)內嵌中期計量的多級審批業務邏輯及流程,支持計量數據的便捷上報及有序存儲;
中期計量歷史期次存儲、檢索
3)根據進度、質量及安全模塊,自動篩選滿足計量條件的構件;
4)基于信息模型,自動計算清單子目號工程量,用于輔助中期計量審核;
中期計量清單子目號(項目編號)多級審批

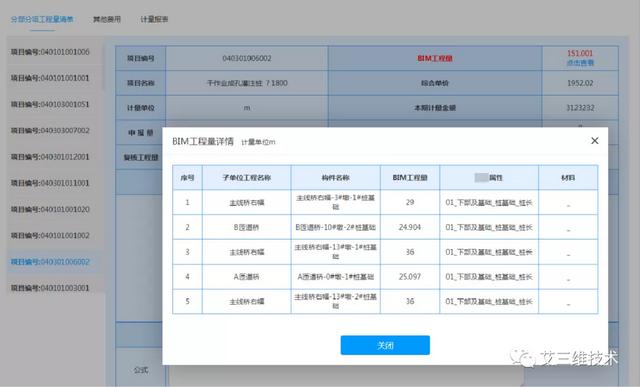

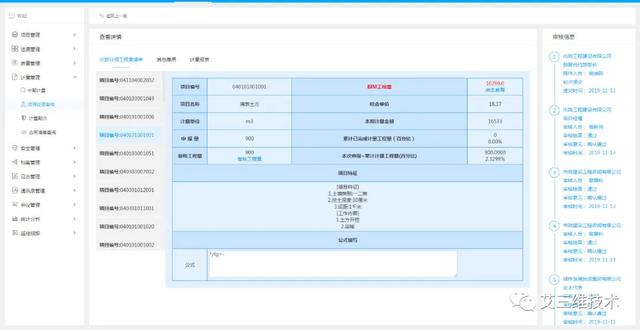

BIM工程量輔助審核
5)自動生成中期計量報審表、中期計量工程量清單報表等制式報審文件;

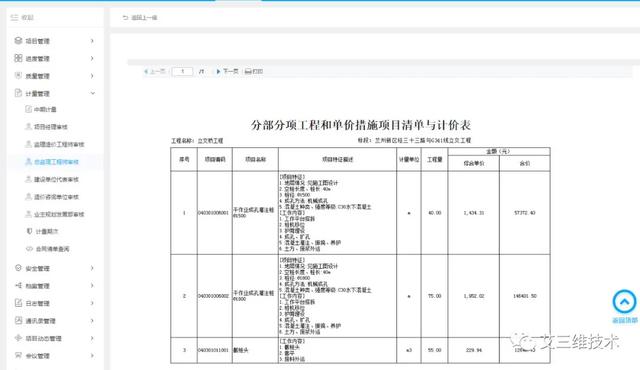

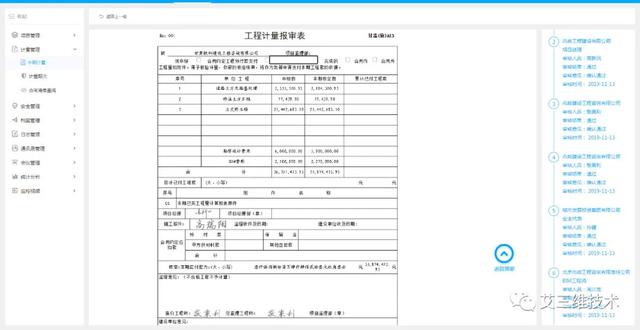

自動生成中期計量報審表、工程量清單等制式報表
6)根據中期計量業務數據進行投資進度統計分析(柱狀圖、餅圖、曲線圖等);

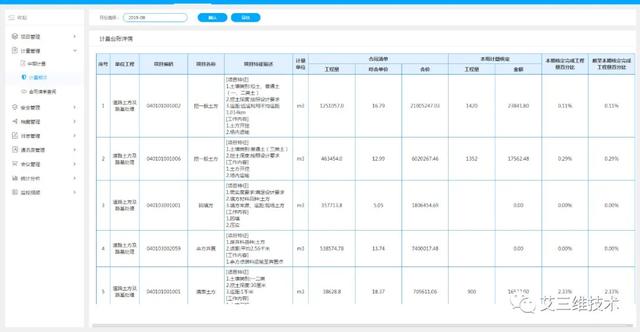

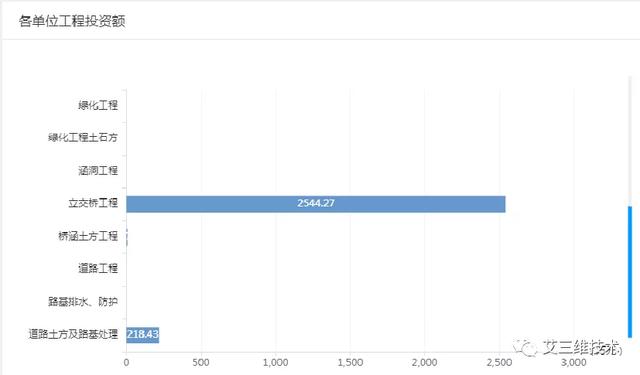

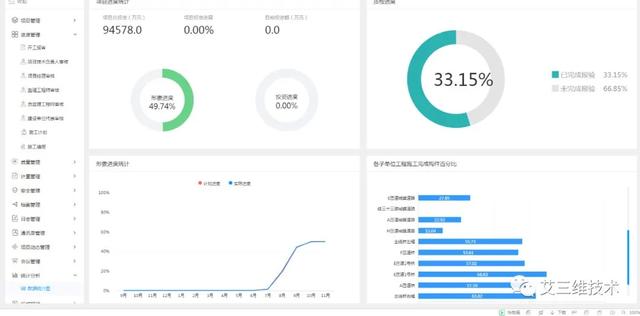

項目投資情況統計分析
7)利用三維模型以不同顏色及透明度可視化的展示項目整體投資狀況;

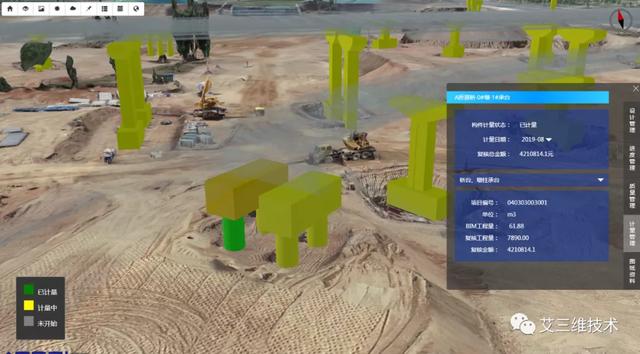

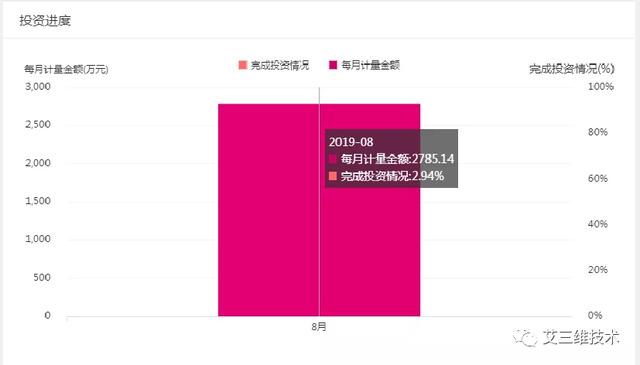

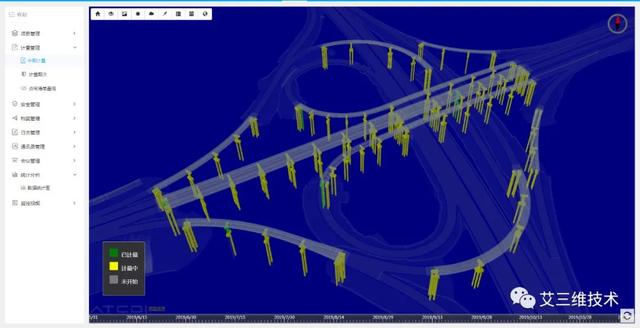

投資進度四維可視化主題渲染
8)基于構件的計量日期、工程量、金額、百分比等計量信息的查詢檢索。
基于構件的計量信息的查詢檢索
6.施工安全管理模塊
安全檢查:業主及監理發現施工安全隱患問題,即可發起安全整改流程,施工單位相關負責人收到平臺提醒后及時進行問題整改,并將整改結果進行反饋,業主及監理對整改結果進行審批,形成安全檢查閉環。

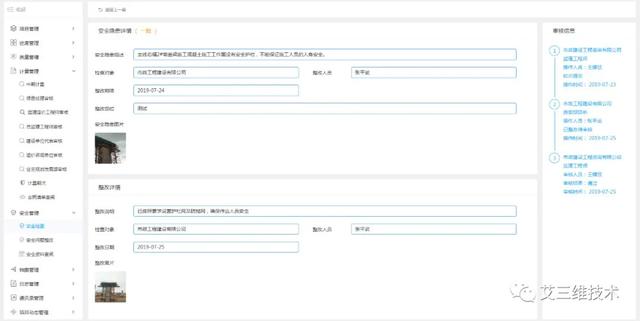

安全隱患問題整改詳情
日常巡檢:安全員對所在責任片區內的危險源及危險設備進行定期巡檢,并通過移動端app進行巡檢結果登記、上傳及管理。

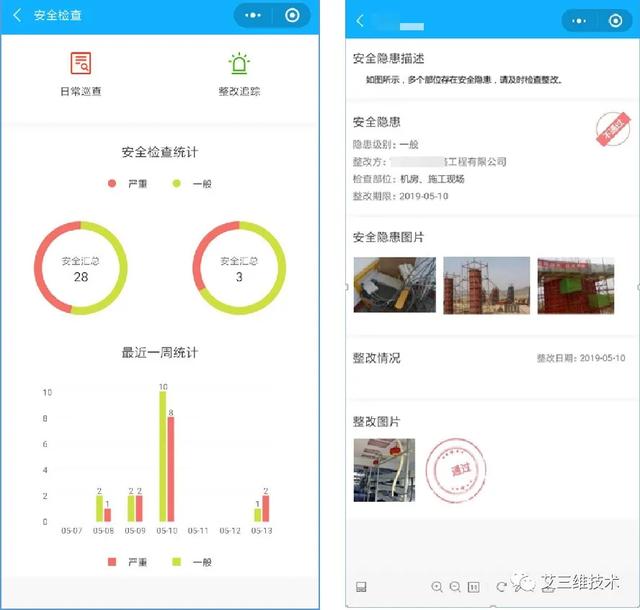

移動端安全檢查問題統計分析及詳情瀏覽

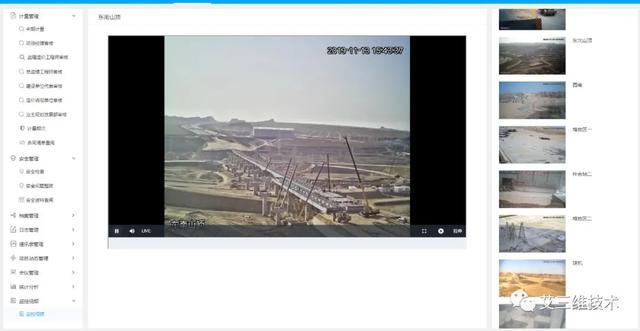

視頻監控:施工現場制高點、危險源附近等關鍵位置安裝攝像頭對施工現場的狀況進行實施監測。

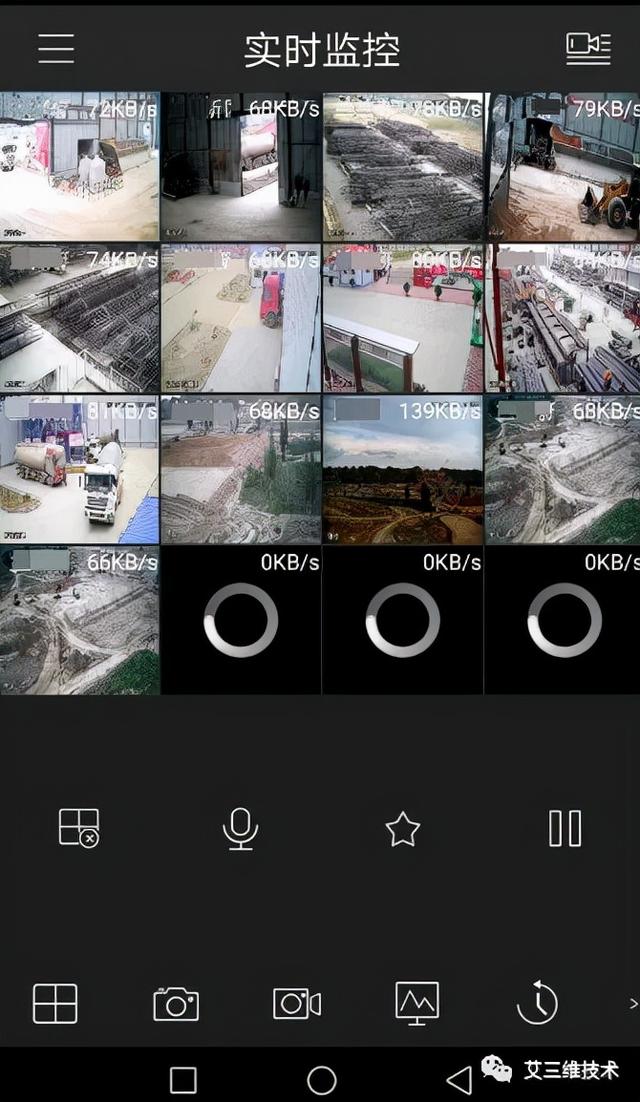

1) 支持視頻監控的web端和移動端的實施瀏覽查看

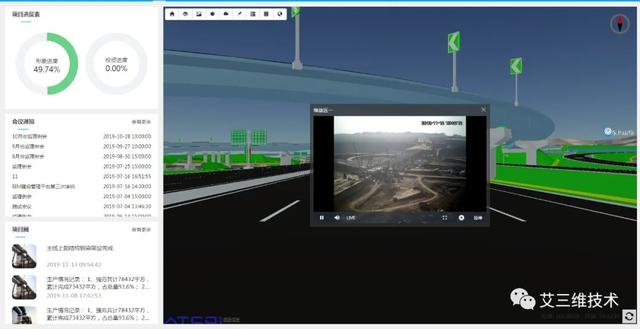

2)支持監控設備的基于三維模型的可視化定位與控制
7.工程檔案管理模塊
依據工程建設檔案管理標準和規定,利用信息化手段對設計、建設期間的設計圖紙、竣工圖紙、施工日志、工作質量管控文件、安全管理文件、計劃進度控制文件、合同文件等各種文檔進行有序存儲、整理、歸檔,輔助檔案資料的專項驗收等工作。

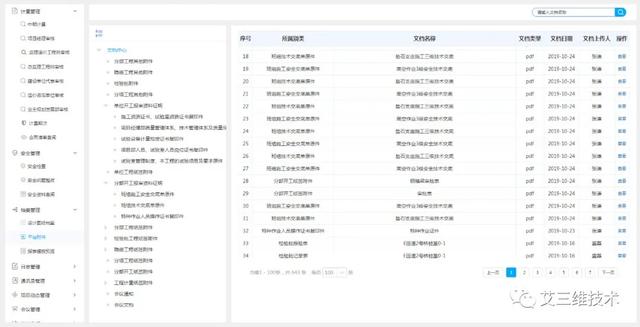

設計圖紙管理:支持設計圖紙的收集、存儲、查詢與檢索;
平臺附件管理:平臺業務模塊所產生的數據、附件的自動歸檔、整理、查詢瀏覽;
檔案管理:檔案目錄創建、各類文件資料分類上傳,依據相關標準規范實現電子文件的自動組卷。
平臺可以充分利用管理平臺前述功能模塊在建設過程中實時錄入、采集的以構件和檢驗批為載體的大量施工安全、進度、質量及計量資料文檔,可以大大減少文件檔案收集工作量。
對于前述模塊未收集的其它必須文檔,檔案管理模塊支持快速便捷錄入和歸檔。
8.其他功能

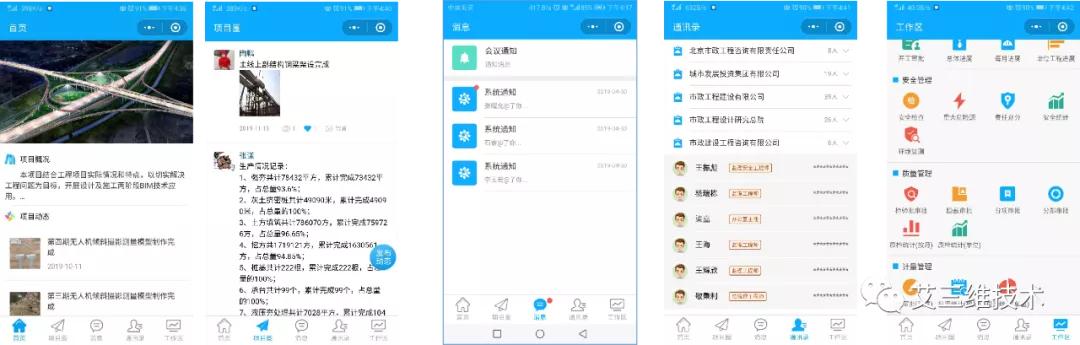

(1)移動端應用程序
功能模塊組成:
1)項目概況、動態、項目圈功能;
2)通知公告、通訊錄管理功能、日志填寫;
3)進度、質量、計量管理的流程審批功能;
4)安全檢查、視頻監控查看等功能;

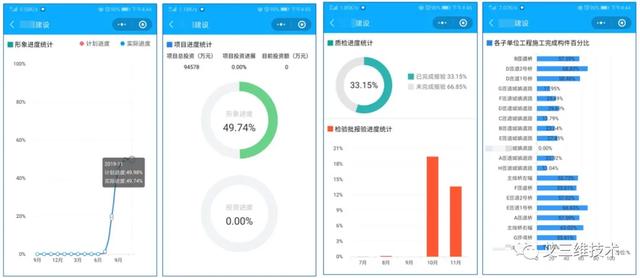

5)業務數據分析統計查看功能(柱狀圖、餅圖、折線圖等)。
業務功能:
1)進度、質量、計量管理的流程審批功能;
2)安全檢查、視頻監控查看等功能;
3)業務數據分析統計查看功能(柱狀圖、餅圖、折線圖等)。
(2)數字化項目管控中心

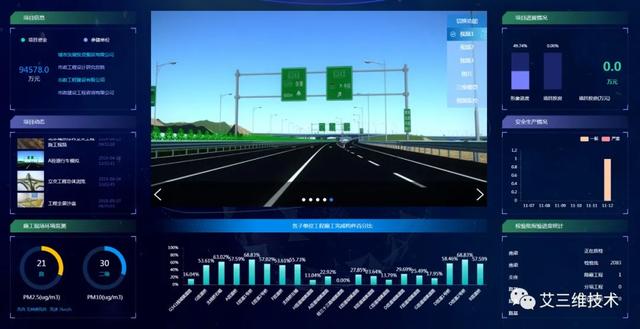

搭建數字化項目管控中心,部署大型展示終端、服務器等硬件設施,用于模型數據展示、視頻監控數據、平臺可視化信息展示等用途。
